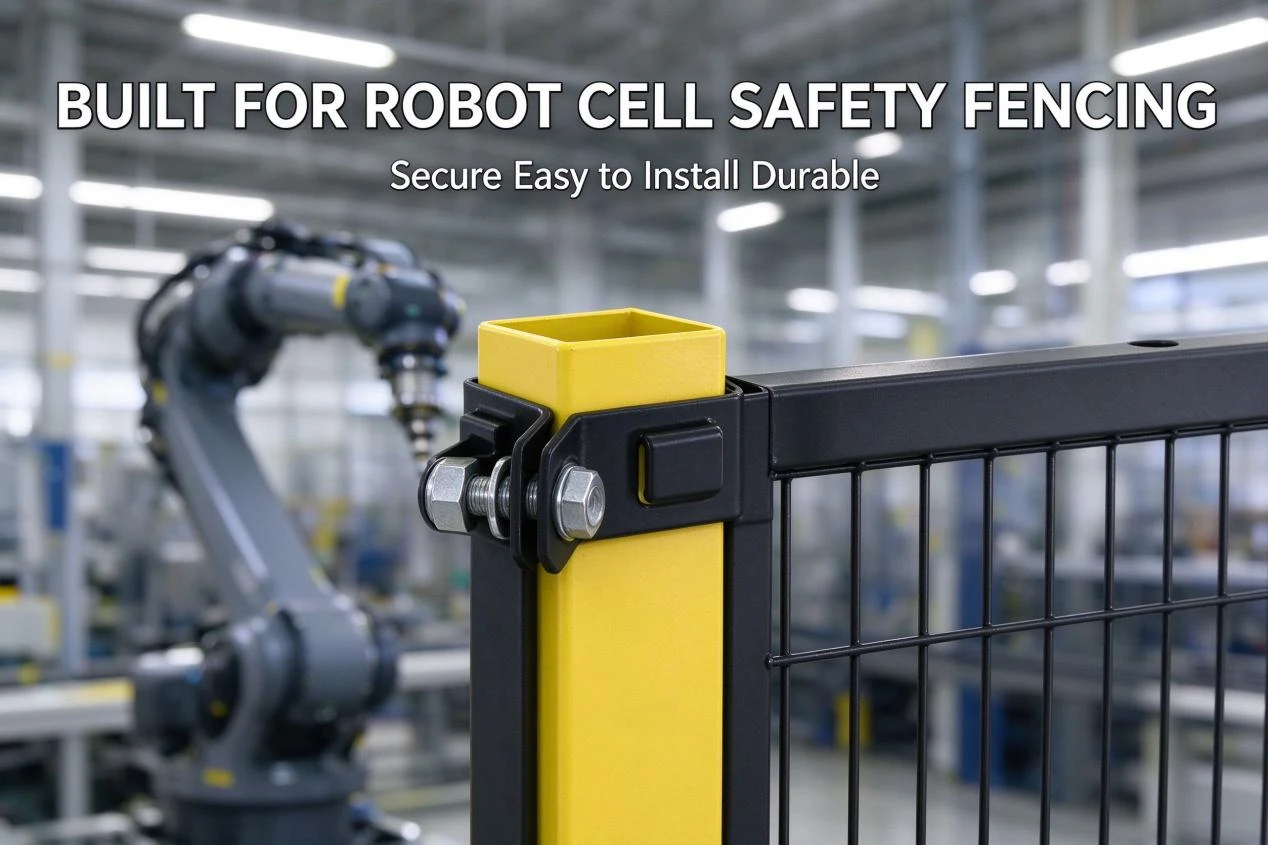

Stulpelio gnybtas, laikantis jūsų roboto tvorą kartu – be suvirintojo.

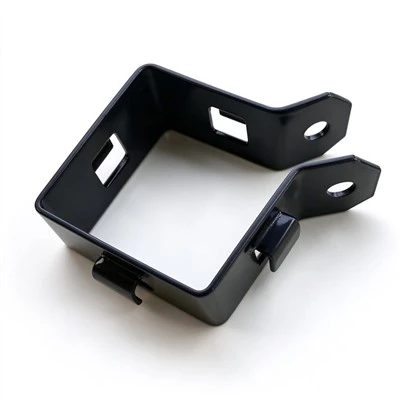

Milteliniu būdu dengtas plieninis stulpelio gnybtas roboto kameros apsauginei tvorai. Pastumkite jį ant 40 × 40 mm stulpelio, įmeskite tinklinio skydo rėmą į angą ir priveržkite du M8 varžtus. Jokių suvirinimo kibirkščių, jokių pataisymų dažų, jokio gręžimo vietoje.
Kampinis sujungimas per maždaug dešimt minučių
Nuleiskite spaustuką ant stulpelio.
40 × 40 mm anga slysta tiesiai – be sriegimo, jokio tarpiklio. Du gnybtai kiekviename kampe, vienas virš kito.
Įstatykite plokštės rėmą.
Stačiakampė išpjova priima tinklinio skydo 20 × 20 mm rėmo bėgelį. Nereikia žvejoti – skydelis sėdi ten, kur turėtų.
Priveržkite du M8 varžtus.
Sukimo momentas iki maždaug 12 N·m. Nailono įdėtos fiksavimo veržlės palaiko ventiliatoriaus vibraciją ir kasdienį šakinių sunkvežimių srautą.
Jei jūsų stulpas yra 40 × 40 mm, jis nukrenta kaip yra. Visa kita žemiau – atsineškite savo suportą ir patikrinkite.
|
DALIES NUMERIS |
PL-40B (juodas, 40 × 40 mm stulpas) |
|
MEDŽIAGA |
SPCC šaltai valcuotas plienas |
|
SIENŲ STORIS |
1,5 mm (matėme 1,0 mm versijų sagtį – skirtumą galite pajusti ranka) |
|
ATITINKA POSTIKOS DYDIMUI |
40×40 mm kvadratinis vamzdis iš dėžutės. 45×45 mm ir 50×50 mm pagal užsakymą (MOQ 500 rinkiniai). |
|
SKYDO RĖMAS |
Priima 20×20 mm tinklinio rėmo bėgelį, iki 3 mm rėmo storio |
|
Tvirtinimai |
M8 šešiabriaunis varžtas + nailono įdėklo fiksavimo veržlė kiekvienam spaustukui, įtraukta į krepšį |
|
BAIGTI |
Tekstūruota poliesterio miltelinė danga, RAL 9005 matinė juoda |
|
DRUSKOS PURŠKIMAS |
48 val. neutralus druskos purškalas, ASTM B117 (vidaus parduotuvės aplinka; prausimo vietoms teirautis cinkuoto apatinio sluoksnio) |
|
DARBO TEMPERAT |
–20 laipsnių iki +80 laipsnio |
|
PAKUOTĖS |
2 spaustukai + varžtų rinkinys maiše / 40 maišų eksporto dėžutėje / 24 padėklai 20'GP |
|
Griebtuvai viename skydelyje |
4 (2 stulpeliai × 2 spaustukai kiekviename stulpelio kampe) |
Atsiųskite įrašo dydį ir skydelių skaičių. Grįšime su numeriu po 24 valandų.
- Atsargų užsakymai Išsiunčiami per 15 dienų, MOQ nuo 100 vnt
- OEM / privačios prekės ženklo logotipas ir spalva 1000 rinkinių
- Pritaikytas įrankis Brėžiniai laukiami - 30–35 dienų pristatymas
- Mėginiai 10-15 dienų greitieji, įskaityti pirmą kartą
